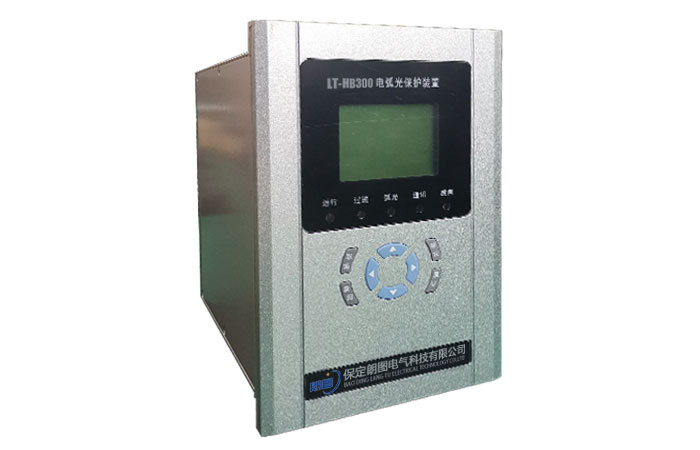

1.產品概述
廠用/配電中壓開關柜為全廠輔機/供電系統的供電樞紐。在發生內部故障時,是否能迅速地切除故障,對全廠/配電系統的安全運行至關重要。但是,按目前的保護方案,存在以下幾個問題:
①中壓母線尚沒有配置任何專門的保護; 而是由進線開關的相關后備保護來兼顧的;
②進線開關與出線開關的保護需要相互配合:一般速斷保護延時的級差至少為300ms, 甚至500ms ;
③過流保護的配合級差更是長達1 – 2秒。
所以,廠用/配電系統中壓母線上所發生的任何故障都至少要延時切除。換句話說,現有的廠用中壓母線能在第一時間切除故障的保護還是個空白?墒,我們只要稍加注意,就會不難發現不論是中壓開關母線的上游還是下游的諸多電氣設備無一沒有配有快速保護。相比之下,我們恐怕很難有充分的理由來說明,中壓母線的安全性可靠性應該受到這樣的懈怠。鑒于中壓母線的重要地位,任何故障的延時切除,都是我們極為不愿意看到的狀況。因為開關柜內的各種故障,其短路電流所產生的電弧及其大量的高溫,使柜內氣體急劇膨脹,可在極短的時間內達到頂峰,嚴重危及人身和設備安全。
2.產品特點
整組動作跳閘出口快;
采用過流和弧光做判據,動作可靠;
持續全面的自檢功能;
可按各類不同接線靈活編程;
安裝簡便靈活。
